Szybkozłącza przemysłowe usprawniają łączenie przewodów, węży oraz instalacji transportujących ciecze, gazy i materiały sypkie. Pozwalają skrócić czas montażu, ograniczyć ryzyko wycieku i ułatwić obsługę urządzeń pracujących w zmiennych warunkach. W artykule wyjaśniamy, jak działają te elementy, gdzie znajdują zastosowanie oraz jakie parametry należy uwzględnić przy ich doborze. Omawiamy też znaczenie materiału wykonania, rodzaju uszczelnienia, ciśnienia roboczego i zgodności z medium. Wskazujemy również, jakie błędy mogą obniżyć trwałość całego połączenia.
Jak działają szybkozłącza przemysłowe i gdzie są stosowane?

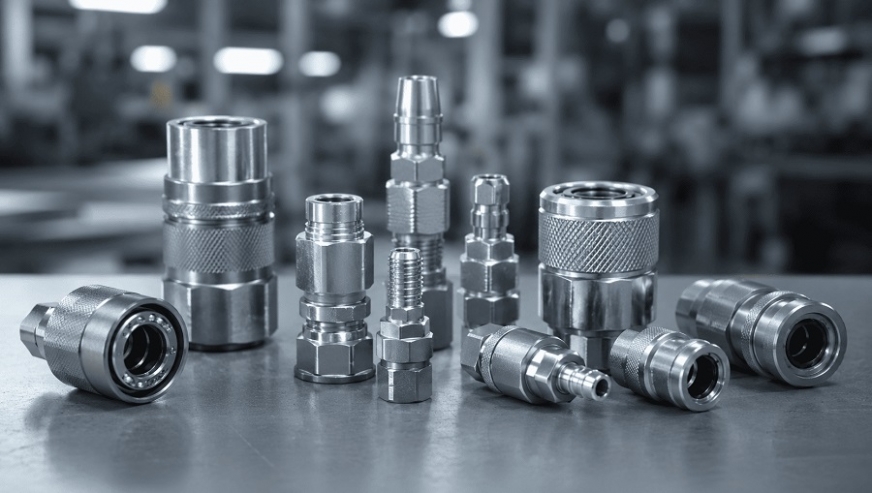

Szybkozłącze jest elementem umożliwiającym sprawne połączenie dwóch części instalacji bez używania dodatkowych narzędzi. Najczęściej składa się z gniazda, wtyku, mechanizmu blokującego oraz uszczelnienia. Po wsunięciu końcówki mechanizm zabezpiecza połączenie przed przypadkowym rozłączeniem. Podstawowym zadaniem szybkozłączy jest skrócenie czasu obsługi instalacji. Ma to znaczenie wszędzie tam, gdzie przewody są regularnie podłączane, odłączane lub wymieniane. Rozwiązanie ułatwia także serwisowanie urządzeń i ogranicza przestoje technologiczne. Szybkozłącza znajdują zastosowanie między innymi w pneumatyce, hydraulice, przemyśle chemicznym, spożywczym i budowlanym. Wykorzystuje się je również w instalacjach sprężonego powietrza, systemach chłodzenia oraz urządzeniach transportujących paliwa i oleje. Rodzaj konstrukcji musi być jednak dostosowany do właściwości przesyłanej substancji. W ofercie TOBI, wezetobi.pl/kategoria-produktu/szybkozlacza/, dostępne są rozwiązania przeznaczone do różnych warunków pracy. W zależności od przeznaczenia stosuje się szybkozłącza jednostronnie lub dwustronnie odcinające. Modele wyposażone w zawory ograniczają wypływ medium po rozłączeniu przewodu. Jest to szczególnie ważne w instalacjach ciśnieniowych oraz podczas pracy z substancjami wymagającymi kontrolowanego przepływu.
Od czego zależy prawidłowy dobór szybkozłącza?
Dobór powinien uwzględniać zarówno parametry instalacji, jak i warunki otoczenia. Znaczenie ma nie tylko średnica przyłącza, lecz także sposób montażu, temperatura oraz częstotliwość rozłączania przewodu. Najważniejsze kryteria obejmują:
- rodzaj i właściwości transportowanego medium,
- maksymalne ciśnienie oraz temperaturę pracy,
- materiał korpusu i uszczelnienia,
- średnicę przepływu oraz typ przyłącza,
- odporność na korozję, drgania i uszkodzenia mechaniczne.
Korpusy szybkozłączy produkuje się między innymi ze stali nierdzewnej, mosiądzu, stali ocynkowanej i tworzyw technicznych. Stal nierdzewna dobrze sprawdza się w środowisku wilgotnym oraz przy kontakcie z substancjami agresywnymi. Mosiądz jest często wykorzystywany w instalacjach wodnych i pneumatycznych. Równie istotny pozostaje materiał uszczelnienia. Uszczelka musi zachowywać swoje właściwości pod wpływem medium, ciśnienia i temperatury. Niewłaściwie dobrane tworzywo może pęcznieć, twardnieć albo ulegać stopniowej degradacji. W rezultacie połączenie traci szczelność mimo braku widocznych uszkodzeń korpusu. Nie należy także łączyć przypadkowych elementów o zbliżonych wymiarach. Poszczególne systemy mogą różnić się profilem wtyku, sposobem blokowania i parametrami przepływu. Pozorna zgodność wymiarowa nie gwarantuje bezpiecznej współpracy. Największe ryzyko pojawia się wtedy, gdy szybkozłącze pracuje poza dopuszczalnym zakresem ciśnienia lub temperatury. Problemem bywa również zabrudzenie mechanizmu, zużycie uszczelki i niewłaściwe rozłączanie instalacji pod obciążeniem. Regularna kontrola stanu połączeń ogranicza prawdopodobieństwo wycieku, nagłego rozpięcia przewodu oraz uszkodzenia pozostałych elementów układu.
